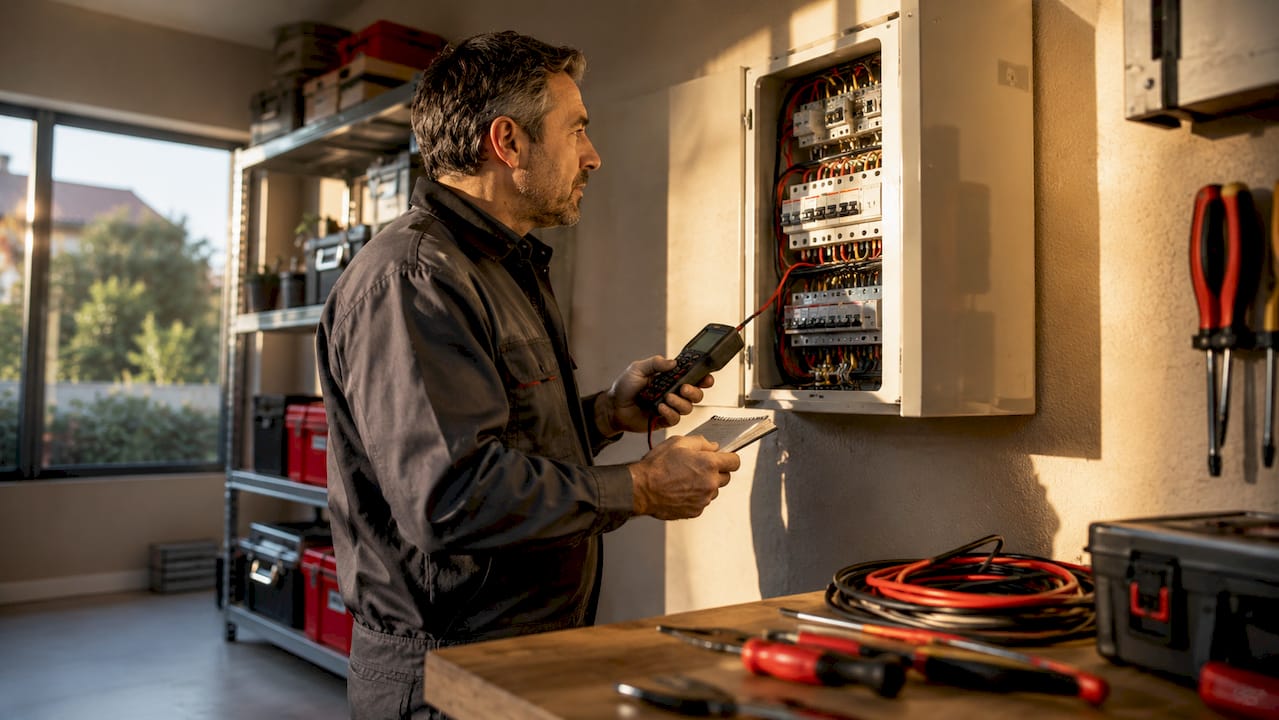

Un electricista revisa el cuadro eléctrico moderno de una vivienda.

El cuadro eléctrico moderno es el centro de distribución y protección de toda la instalación eléctrica de una vivienda. En el sector, se conoce técnicamente como «cuadro de distribución» o «cuadro general de mando y protección», aunque en el uso cotidiano se habla simplemente de cuadro eléctrico. Un cuadro actualizado no solo cumple con el Reglamento Electrotécnico de Baja Tensión (REBT) y la norma IEC 61439, sino que prepara la vivienda para domótica, autoconsumo solar y carga de vehículos eléctricos. Elegir bien este elemento marca la diferencia entre una instalación segura y una fuente constante de problemas.

1. Qué son los cuadros eléctricos modernos y por qué importan

Un cuadro eléctrico moderno es un conjunto de dispositivos de protección y maniobra que distribuye la energía eléctrica por todos los circuitos de la vivienda. Su función principal es proteger a las personas y a los equipos frente a cortocircuitos, sobrecargas y fugas de corriente. Sin un cuadro actualizado, cualquier reforma que añada nuevos circuitos, electrodomésticos de alta potencia o puntos de carga queda sin respaldo de seguridad.

La modernización del cuadro eléctrico es una de las reformas más rentables para propietarios, porque incrementa la seguridad, permite integrar domótica y facilita la carga de vehículos eléctricos. Además, el cuadro eléctrico se ha convertido en el núcleo inteligente de la vivienda, capaz de conectarse con sistemas de gestión energética para reducir el consumo. Ignorar su estado equivale a construir sobre una base frágil.

Técnico revisando el esquema eléctrico desde una tablet

2. Características esenciales de un cuadro eléctrico actualizado

Un cuadro eléctrico actualizado debe incluir, como mínimo, las siguientes protecciones:

Interruptor general automático (IGA): corta el suministro total ante una sobrecarga grave.
Interruptores diferenciales: supervisan la diferencia de corriente entre fase y neutro. La normativa vigente exige que actúen en menos de 50 ms para garantizar la seguridad ante fugas peligrosas.
Interruptores magnetotérmicos: protegen cada circuito individual frente a sobrecargas y cortocircuitos.
Protector contra sobretensiones: dispositivo obligatorio según el REBT para proteger equipos electrónicos ante picos de tensión de la red.
Espacio libre del 20–30 %: reservar espacio físico dentro del cuadro permite integrar nuevos circuitos sin reformas costosas.

El cableado interno también define la calidad del cuadro. Separar el cableado de potencia del de mando y control previene interferencias electromagnéticas y evita disparos falsos de las protecciones. Un cuadro bien montado tiene los cables ordenados, sujetos con bridas y etiquetados con claridad.

El etiquetado de cada circuito es una exigencia práctica, no un detalle estético. Un etiquetado correcto facilita el mantenimiento, permite localizar incidencias en segundos y simplifica cualquier ampliación futura. Sin etiquetas, cualquier técnico pierde tiempo valioso y aumenta el riesgo de error.

Consejo profesional: Pide al instalador que entregue un esquema unifiliar actualizado del cuadro. Este documento es obligatorio y te permite conocer exactamente qué protege cada interruptor.

3. Tipos de cuadros eléctricos y su aplicación en hogares modernos

Elegir el tipo de cuadro adecuado depende del espacio disponible, la estética de la vivienda y las necesidades técnicas. La tabla siguiente resume las diferencias principales:

Tipo de cuadro	Ventajas	Mejor para
Empotrado	Integración total en la pared, aspecto limpio	Viviendas de obra nueva o reformas integrales
De superficie	Instalación más rápida, acceso sencillo	Reformas parciales o locales técnicos
Preequipado	Coste menor, montaje rápido	Viviendas estándar sin necesidades especiales
A medida	Flexibilidad total, adaptado a cada proyecto	Viviendas con domótica, autoconsumo o coche eléctrico

Los cuadros empotrados son los preferidos en cuadros eléctricos para casas modernas porque desaparecen visualmente en la pared. Requieren planificación previa, ya que el hueco debe quedar previsto durante la obra. Los cuadros de superficie, en cambio, se instalan con mayor rapidez y resultan adecuados cuando no se quiere abrir la pared.

Los cuadros a medida son la opción más completa para viviendas con necesidades específicas. Para instalaciones con paneles solares o punto de recarga de vehículo eléctrico, se recomienda instalar diferenciales tipo F o superinmunizados y reservar espacio dedicado para estos circuitos. Planificar esta preparación desde el inicio evita tener que rehacer el cuadro en pocos años.

Los cuadros eléctricos de diseño también han ganado protagonismo. Fabricantes europeos ofrecen envolventes con acabados en blanco mate, negro o metálico que se integran en cocinas y salones sin desentonar. La estética ya no es incompatible con la funcionalidad técnica.

4. Cómo elegir el cuadro eléctrico ideal según tus necesidades

Seleccionar el cuadro correcto requiere analizar cuatro factores concretos antes de llamar a ningún instalador.

1. Número de circuitos actuales y previstos. Cuenta los circuitos existentes y añade los que planeas incorporar en los próximos cinco años: puntos de recarga, climatización, cocina de inducción, domótica. Un cuadro con capacidad justa hoy será insuficiente mañana.

2. Tipo de protecciones necesarias. Para viviendas con equipos electrónicos, inversores solares o cargadores de vehículo, los diferenciales estándar no son suficientes. Los diferenciales tipo A o superinmunizados evitan falsos disparos y garantizan la seguridad en estos contextos. Elegir el diferencial equivocado genera cortes de luz frecuentes e injustificados.

3. Instalador autorizado y certificado. La instalación o modificación legal de un cuadro eléctrico debe realizarla un instalador autorizado, que emite el certificado de instalación conforme. Sin ese certificado, la instalación no es legal y la compañía eléctrica puede rechazar el suministro. Consulta también la importancia de profesionales autorizados en proyectos residenciales.

4. Presupuesto realista. Modernizar un cuadro básico cuesta entre 200 y 600 €, mientras que proyectos con componentes avanzados pueden superar los 1.000 €. El presupuesto varía según la complejidad, el número de circuitos y la ubicación. Invertir en calidad desde el principio evita reparaciones caras a corto plazo.

Consejo profesional: Solicita al menos dos presupuestos detallados que desglosen materiales y mano de obra por separado. Así podrás comparar sin sorpresas.

Para una visión más amplia sobre costes de reforma en 2026, la guía de reformas para el hogar ofrece referencias útiles de precios y factores que influyen en el presupuesto final.

5. Errores comunes al modernizar un cuadro eléctrico en casa

Muchos propietarios cometen los mismos fallos al actualizar su instalación. Conocerlos de antemano ahorra dinero y evita riesgos reales.

Subestimar el espacio necesario. Instalar un cuadro sin margen libre es el error más frecuente. Un cuadro debe reservar entre el 20 y el 30 % de espacio libre para ampliaciones futuras. Sin esa reserva, cualquier mejora posterior obliga a cambiar el cuadro entero.
No etiquetar los circuitos. Un cuadro sin etiquetas es un cuadro inutilizable en una emergencia. Cada interruptor debe identificar claramente el circuito que protege: cocina, baño, dormitorio, climatización.
Usar diferenciales estándar en instalaciones modernas. Los diferenciales de tipo AC, los más básicos, no detectan corrientes de fuga continuas generadas por inversores solares o cargadores de vehículo. Los diferenciales tipo A o superinmunizados son la elección correcta en estos casos.
Intentar la instalación sin profesional. Modificar un cuadro eléctrico sin la cualificación necesaria es ilegal y peligroso. La normativa española exige que la instalación sea validada por un técnico autorizado que emita el certificado correspondiente.
Ignorar la protección contra sobretensiones. Muchos propietarios omiten este dispositivo para reducir el coste inicial. Sin embargo, un pico de tensión puede destruir electrodomésticos y equipos electrónicos en segundos, con un coste muy superior al del protector.

«El cuadro eléctrico no es un gasto, es una inversión en seguridad. Cada euro ahorrado en protecciones de calidad puede convertirse en miles de euros en daños o, peor aún, en un riesgo para las personas que viven en la vivienda.»

Planificar la reserva de espacio y seleccionar componentes adecuados desde el inicio ahorra costes y evita reformas futuras extensas. La previsión es siempre más barata que la corrección.

Puntos clave

Los cuadros eléctricos modernos combinan protecciones normativas, espacio para ampliaciones y preparación para domótica y autoconsumo, y su instalación siempre debe realizarla un técnico autorizado.

Punto	Detalles
Protecciones obligatorias	El cuadro debe incluir diferencial, magnetotérmicos y protector contra sobretensiones según el REBT.
Espacio libre del 20–30 %	Reservar espacio evita tener que cambiar el cuadro entero al añadir nuevos circuitos.
Instalador autorizado	Solo un técnico certificado puede emitir el certificado de instalación conforme a normativa.
Diferenciales adecuados	Las viviendas con inversores solares o cargadores de vehículo necesitan diferenciales tipo A o superinmunizados.
Presupuesto realista	La modernización básica oscila entre 200 y 600 €; los proyectos avanzados pueden superar los 1.000 €.

Lo que aprendemos después de modernizar cientos de cuadros eléctricos

Llevamos años renovando instalaciones eléctricas en viviendas de Torrevieja y la Vega Baja, y hay una verdad que se repite sin excepción: el cuadro eléctrico es siempre lo último en lo que piensa el propietario y lo primero que da problemas.

La mayoría de los cuadros que encontramos en viviendas de más de veinte años tienen dos fallos estructurales. El primero es la falta de espacio: el cuadro original se instaló justo para los circuitos de entonces, sin margen alguno. El segundo es la ausencia de protección contra sobretensiones, un dispositivo que en muchos hogares sigue sin instalarse pese a ser obligatorio.

Lo que más nos sorprende es que la integración con sistemas de domótica ya no es una opción de lujo. Cada vez más propietarios en la zona nos piden cuadros preparados para gestión energética desde el móvil, y la diferencia de coste respecto a un cuadro convencional es menor de lo que se espera. Planificarlo desde el principio cuesta mucho menos que adaptarlo después.

Nuestra recomendación práctica es clara: antes de cualquier reforma eléctrica, pide que se revise el estado del cuadro actual. Si tiene más de quince años, lo más probable es que necesite una actualización completa. No porque la ley lo exija en ese momento, sino porque la instalación ya no está preparada para las demandas reales de una vivienda moderna.

— URU Reformas

URU Reformas: instalaciones eléctricas con garantía y normativa

El equipo de instalaciones eléctricas de URU Reformas trabaja con instaladores autorizados que cumplen el REBT y emiten el certificado de instalación conforme en cada proyecto. Nos encargamos de todo el proceso, desde el diseño del nuevo cuadro hasta la puesta en servicio y la documentación final.

Si tu vivienda en Torrevieja o la Vega Baja tiene una instalación antigua o quieres prepararla para domótica, autoconsumo solar o carga de vehículo eléctrico, podemos ayudarte. Consulta nuestros servicios de reformas integrales y solicita un presupuesto sin compromiso. Trabajamos con transparencia, desglosando materiales y mano de obra para que sepas exactamente en qué inviertes.

Preguntas frecuentes

¿Qué normativa regula los cuadros eléctricos en España?

Los cuadros eléctricos residenciales en España se rigen por el Reglamento Electrotécnico de Baja Tensión (REBT) y la norma IEC 61439. Estas normativas establecen las protecciones obligatorias, los materiales permitidos y los requisitos de instalación.

¿Cuánto cuesta modernizar un cuadro eléctrico?

La modernización de un cuadro básico oscila entre 200 y 600 €, mientras que proyectos con componentes avanzados, como preparación para autoconsumo o domótica, pueden superar los 1.000 €. El precio final depende del número de circuitos, los materiales elegidos y la complejidad de la instalación.

¿Puedo cambiar el cuadro eléctrico yo mismo?

No. La instalación o modificación de un cuadro eléctrico debe realizarla un instalador autorizado, que emite el certificado de instalación conforme a normativa. Hacerlo sin cualificación es ilegal y puede invalidar el seguro del hogar.

¿Qué diferencial necesito si tengo paneles solares o coche eléctrico?

Para instalaciones con inversores solares o cargadores de vehículo eléctrico, los diferenciales estándar de tipo AC no son suficientes. La recomendación técnica es usar diferenciales tipo A, tipo F o superinmunizados, que detectan corrientes de fuga continuas y evitan falsos disparos.

¿Cada cuánto tiempo hay que revisar el cuadro eléctrico?

Una revisión general cada diez años es la práctica recomendada en instalaciones residenciales. Si la vivienda tiene más de veinte años o se han añadido equipos de alta potencia, la revisión debe realizarse antes de ese plazo.
